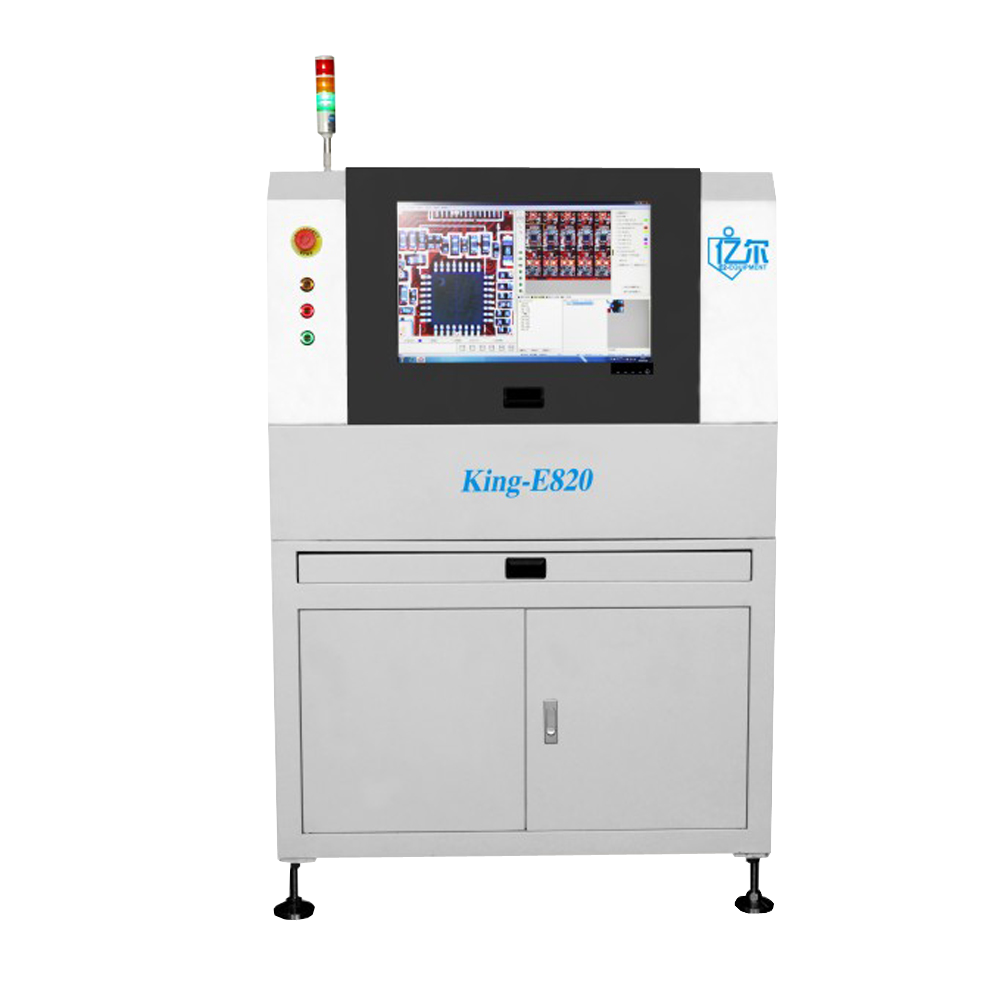

AOI_King-E820双轨在线型
发布时间: 2017-11-04 16:36:08
●适合高端双轨道SMT生产线，实现双轨双速连机AOI检测；
●在线双轨双速，实现不同的PCB同时检测更高效；
●识别一维码和二维码读取和查询，实现维修工作站；
●高精度、全彩色视觉技术；
●稳定的01005检测能力；
●可用于印刷后、炉前、炉后等多个位置，一机多用。
亿尔AOI KING-E820在线双轨型AOI参数
| 类别 | 项目 | 规格参数 | |
| 运输 | PCB流动方向 | 自动，从左到右，从右到左，可改 | |
| 宽度调整 | 自动 | ||
| 定轨 | 在前面(标准) | ||
| 双轨道送板 | 双轨双速 | ||
| NG/OK信号 | 有标准NG/OK信号接口 | 标准 | |
| 视觉识别系统 | 判别方法 | 图片对比,彩色图象对比/外形轮廓对比/二值化参考对比（操作编程简单） | |
| 摄像机 | CCD彩色摄像机, 分辨率： 10微米/点 | ||
| 光源 | RGB环形LED结构光源 | ||
| 图像处理速度 | 0402 CHIP | < 8ms | |
| 每画面处理时间 | < 100ms | ||
| 检测内容 | 锡膏印刷 | 有无、偏斜、少锡多锡、断路、污染 | |
| 零件缺陷 | 缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损 | ||
| 焊点缺陷 | 锡多、锡少、连锡 | ||
| 防静电措施 | 防静电,不产生静电 | ||
| 机械系统 | PCB尺寸 | 单轨道传送:50×50～550×520mm 双轨道传送:50×50～550×300mm （可依据客户具体要求订制更大规格） |
|
| PCB厚度 | 0.5mm~2.5mm | ||
| PCB翘曲度 | <2mm（有夹具辅助矫正变形）(特殊要求可订制) | ||
| 零件高度 | 0.5mm-30mm (特殊要求可订制) | ||
| 最小零件 | 0201元件 | ||
| X、Y平台 | 驱动设备 | 三菱伺服电机系统 | |
| 定位精确 | <25 um | ||
| 移动速度 | 700mm/S (MAX) | ||
| 软件系统 | 操作系统 | 预安装：Microsoft Windows XP Professional | |
| 识别控制系统 | 特点 | 统计外形建模，学习OK样品，自动建立标准图像，识别数据及误差阀值 | |
| 操作 | 图形化编程，自带元件库，根据元件形状选择标准自动生成检测框,精确自动定位，微米位微调，制程快捷 | ||
| Mark | 点数 | 可选择2个常用的Mark点,拼版多Mark功能 | |
| 识别速度 | 0.5S/PCS | ||
| 条码二维码读取 | HONEYWELL (1900G)(美国) | 通过设备的摄像头读取PCB上的条码二维码，并与维修工作站链接．(选配) | |
| 控制系统 | 电脑主机 | 工业控制计算机，Intel双核CPU 3G， DDR3 2G，HDD 500G硬盘 | |
| 显示 | 22英寸LG品牌LED宽屏显示器 | ||
| 其它参数 | 机械外形尺寸(L*W*H) | 970mm * 1370mm * 1450mm | |
| 重量 | 约590公斤 | ||
| 电源 | 交流220伏特±10%，频率50/60Hz，额定功率600W (UPS不间断电源 选配) |
||
